Bahnhof Sägmühle, Instandhaltungsarbeiten

[ vorherige Seite ]

Juli 2015

Die Schwellen an der Weiche 2 in der Sägmühle sind nicht mehr die Besten und müssen nach und nach ausgetauscht werden..

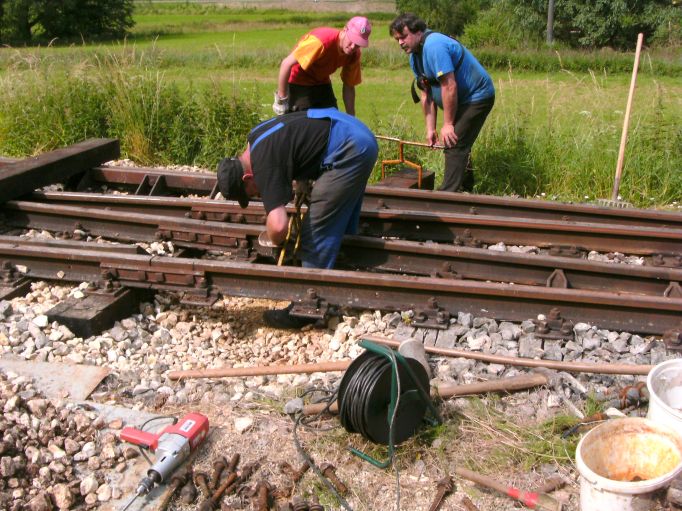

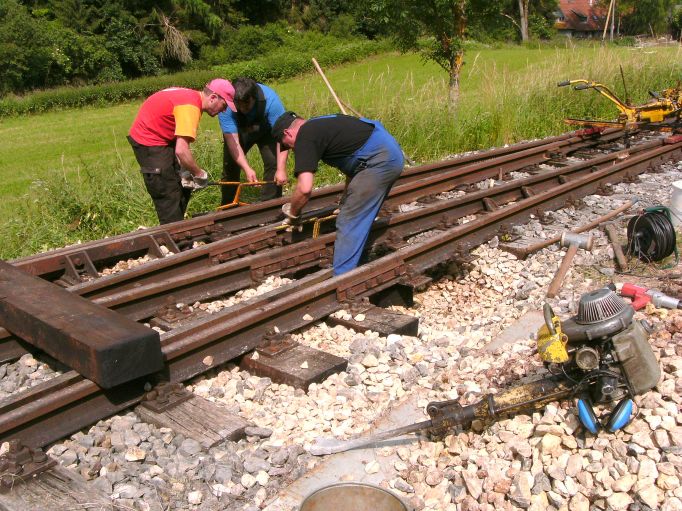

Hier wird gerade eine neue Schwelle eingefahren.
Die andere Schwelle am Stoß ist schon gewechselt.

Um die Schwelle problemlos einfädeln zu können, muß das Schotterbett entsprechend tief ausgekoffert sein.

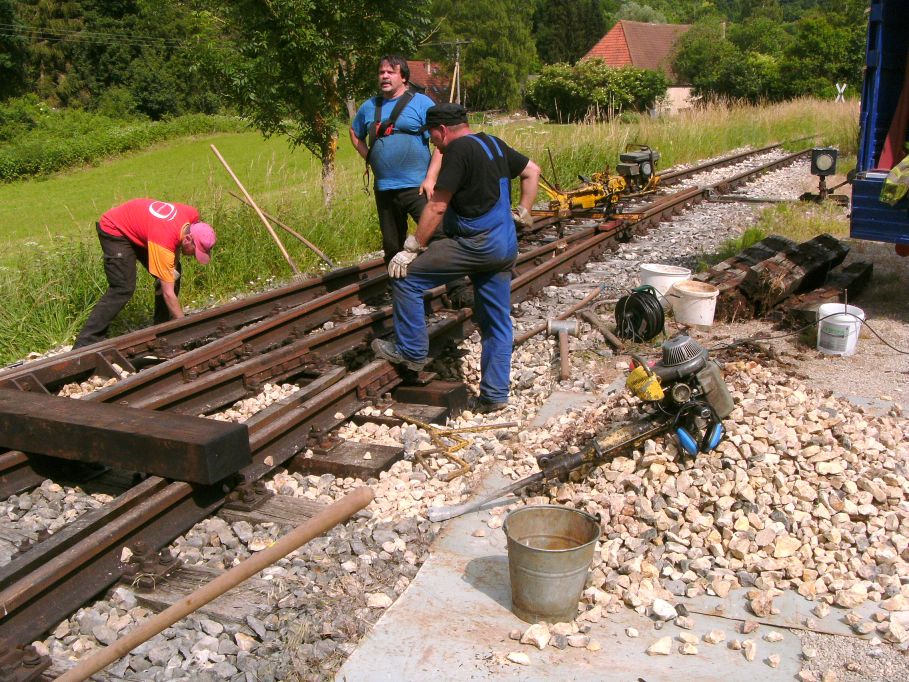

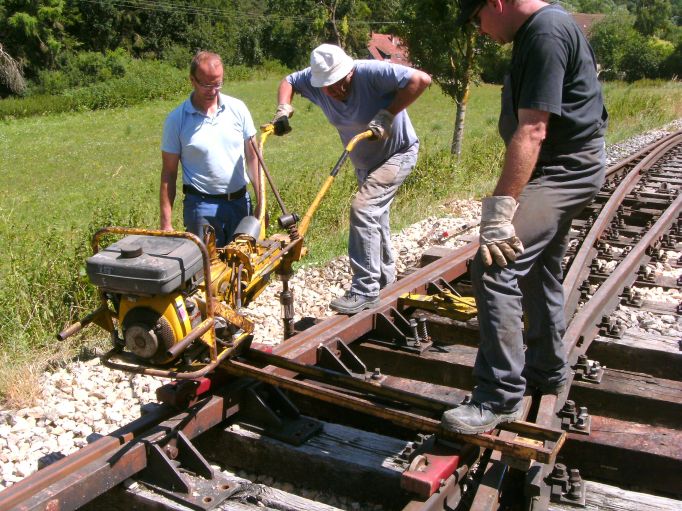

Die Schwelle liegt auf Position und kann jetzt gebohrt, verschraubt und anschliessend sofort mit dem Motorstopfer gestopft werden. Der dazu benötigte Schotter wird beim freigraben der nächsten Schwelle gewonnen. Auf diese Art fehlt immer nur eine Schwelle und die Weiche bleibt, wenn man die Tagesarbeit abschliesst, befahrbar.
Das ist wichtig, da wir ja an den Fahrtagen hier zum Umsetzen mit der Lokomotive drüber müssen.

August 2015

Damit wir zur Bahnhofshocketse im August mit der Weiche fertig sein wollten, haben wir uns Hilfe besorgt, sprich , wir haben einen Bagger für einen Tag gemietet, um die Arbeit zu beschleunigen.
Der Bagger grub den Schotter vor den Schwellenköpfen ab und wir mussten 'nur' noch den Schotter zwischen den Schwellen mit einem Krail herausziehen, wo ihn der Bagger dann ebenfalls schnell entfernte.

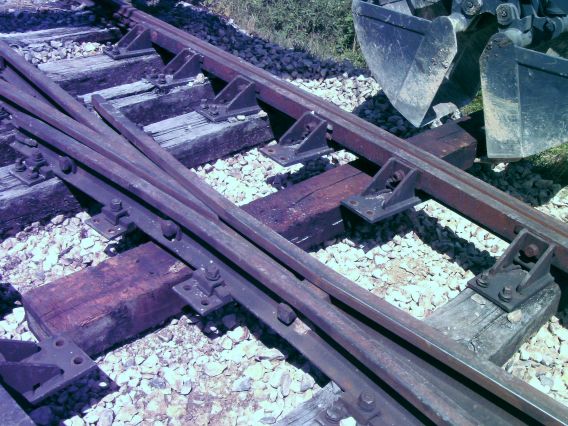

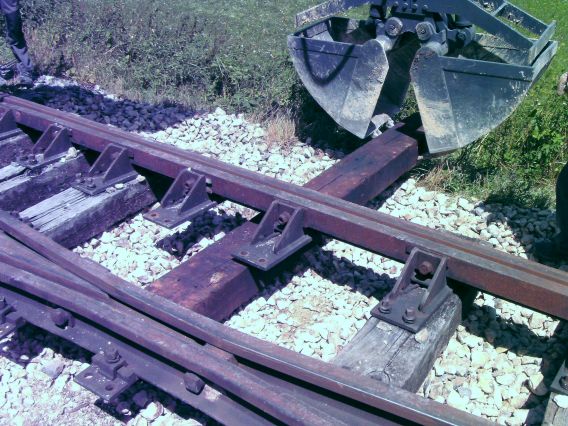

Auch das Schwellenhandling ging mit dem Bagger wesentlich schneller, hier wird eine Schwelle mit dem Bagger eingefahren...

... nachgefasst und weiter eingeschoben

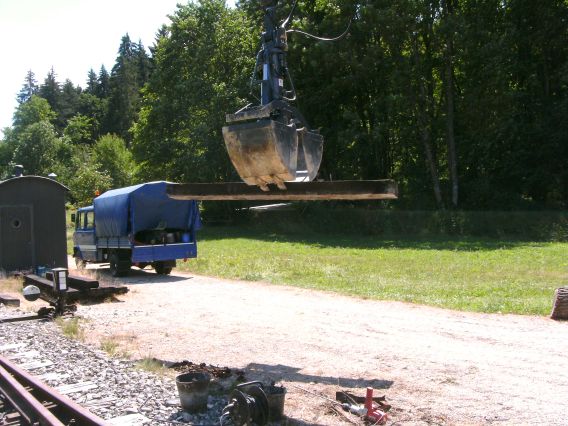

Und schon schwebt die nächste Schwelle ein.
Eine große Erleichterung für uns, wiegen die Weichenschwellen für den Herzstückbereich doch bis zu 150 Kilo.

Dann werden die Schwellen verschraubt, mittels Winden und Spannzangen wurde vorher die Spur auf das exakte Sollmaß eingestellt.

Auf diese Weise konnten wir den gesamten Herzstückbereich bis zum Weichenende an einem Tag austauschen und die Flurschäden, die unsere Arbeiten am Weg neben dem Gleis hinterlassen haben, wieder beheben.
Als die Hocketse am zweiten Augustwochenende war, konnte man nur noch am andersfarbigen Schotter und den neuen Schrauben sehen, daß hier an der Weiche gearbeitet wurde.

Kleine Ankedote am Rande: Durch den Einbau der Schwellen mit dem Bagger merkten wir zunächst nicht, daß uns eine andere Schwelle, die gerade die richtige Länge hatte, in den Stapel geraten war. Es war eine Schwelle aus Bongossiholz, die wir mit unserem 16mm Schlangenbohrer nicht bohren konnten, er wäre glatt abgebrochenn. Sie mußten wir eine Woche später mit einem 20mm HSS Bohrer bohren, sonst hätten wir die Schwellenschrauben gar nicht hinein bekommen. Bohrmaschine, Schraubmaschine und ich gerieten beim Bearbeiten dieser Schwelle an unsere Grenzen.

Januar 2021

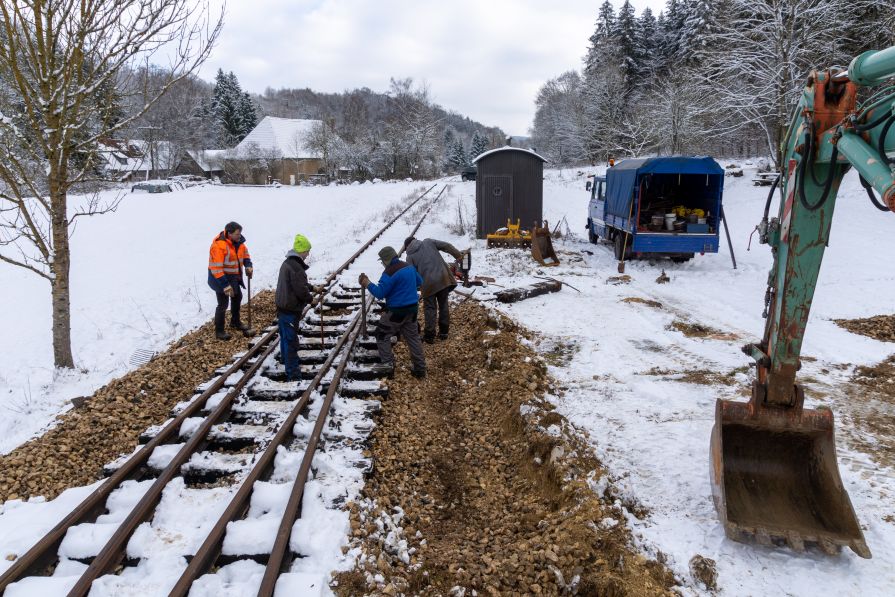

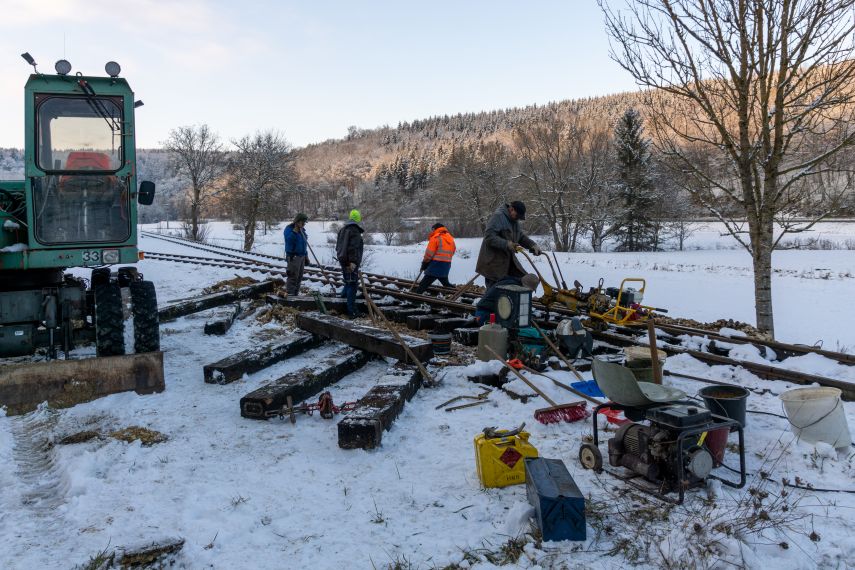

Nachdem vor 5 Jahren bereits der Herzstückbereich und die Stellschwellen der Weiche 2 an der Sägmühle ausgewechselt wurden, sind nun die Schwellen im Zungenbereich an der Reihe.
Heute brauchen wir hier keinen Bagger mehr anzumieten, wir haben jetzt ja unseren eigenen.

Im Januar 2021 liegt Schnee auf dem Härtsfeld, aber zum Glück war der Schotter nicht gefroren.

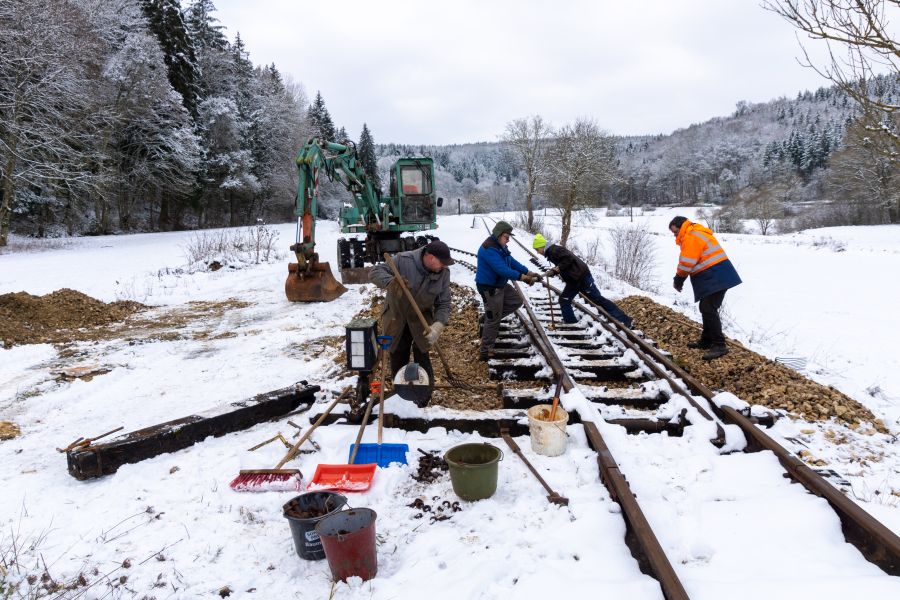

Mit dem Bagger wird der Schotter vor Kopf entfernt, dann kann der Schotter zwischen den Schwellen heraus gekratzt werden.

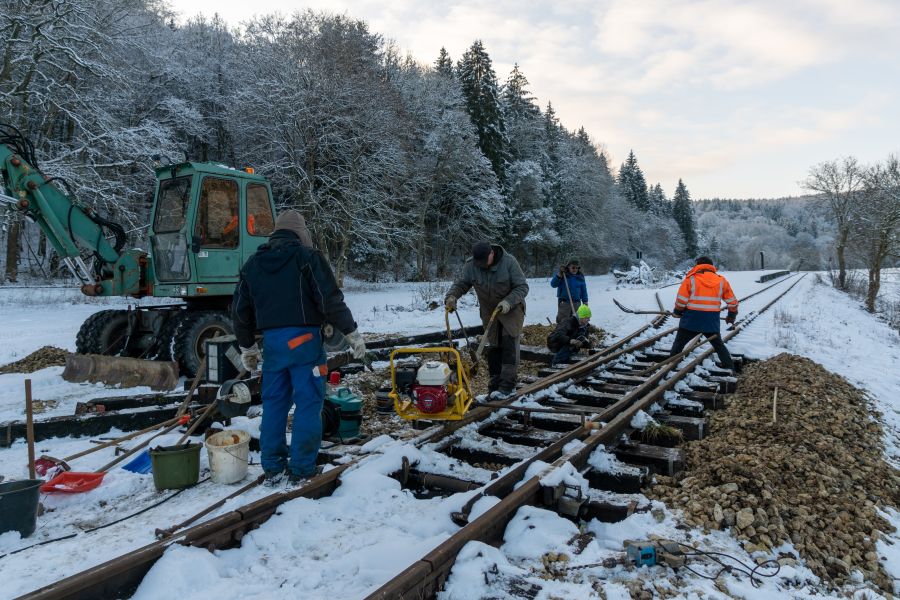

Jede zweite Schwelle wird gelöst, herausgezogen und die neue eingefädelt, gebohrt und verschraubt. Dadurch verändert sich die Spurweite nicht, kleinere Korrekturen können aber, falls notwendig, durchgeführt werden.

Immer wieder beeindruckend, wie viele Werkzeuge und Maschinen man zum Auswechseln von ein paar Schwellen so braucht. Hacken, Schottergabeln, Winden, Schwellenzangen, Besen, Schneeschaufeln, Stromaggregat, Bohrmaschine, Staubsauger (für die Späne), Schraubmaschine und so weiter. Und natürlich den Bagger.

Februar 2021

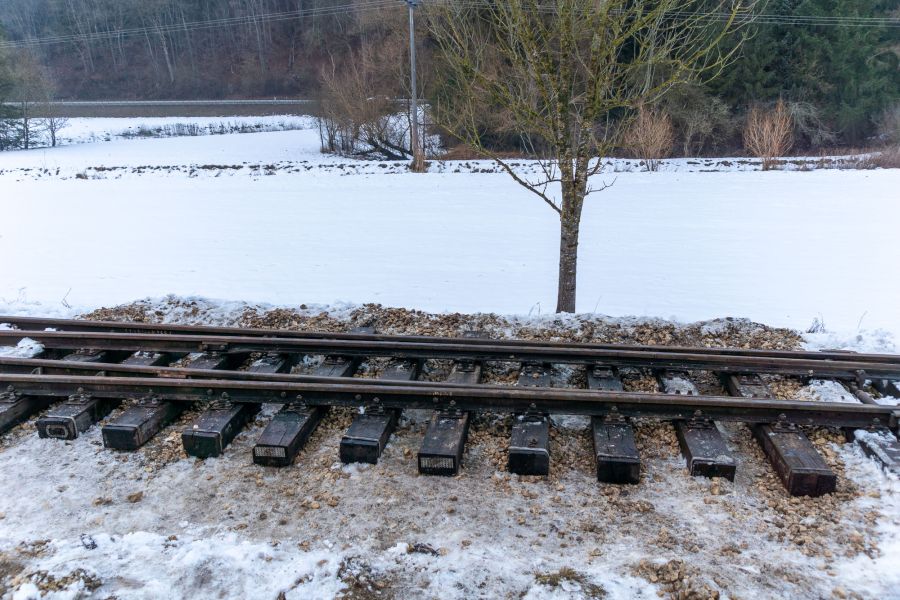

Der Schwellenwechsel ist abgeschlossen, jetzt muss nur noch eingeschottert und gestopft werden.

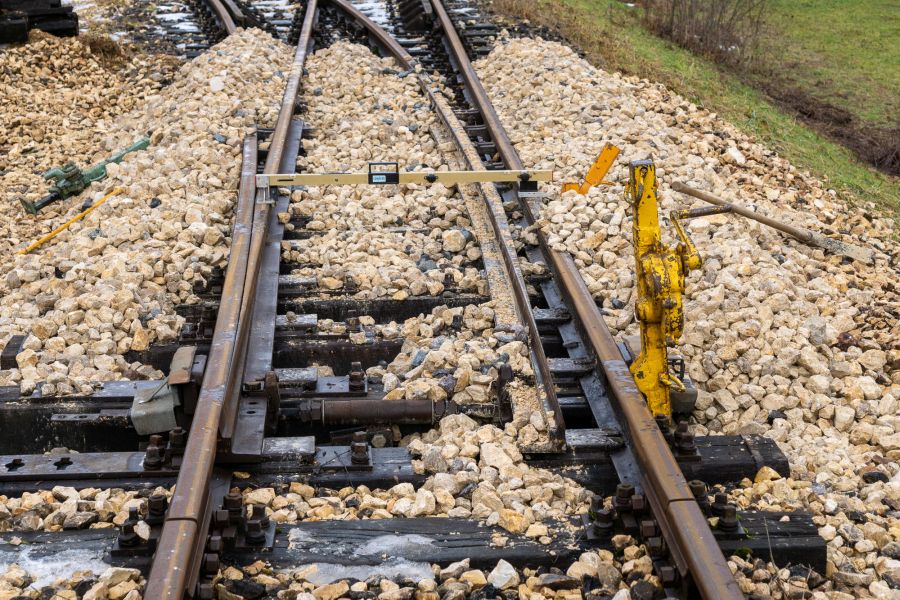

Mit der im Spurmaß integrierten Wasserwage wird die Querneigung beim nivellieren mit den Winden kontrolliert.

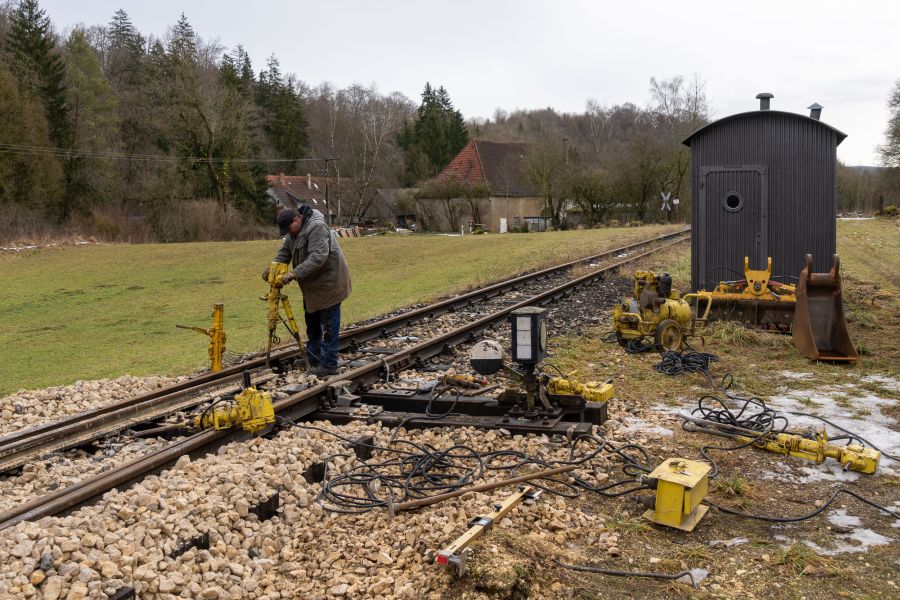

Dann kommen die Stopfhämmer zum Einsatz.

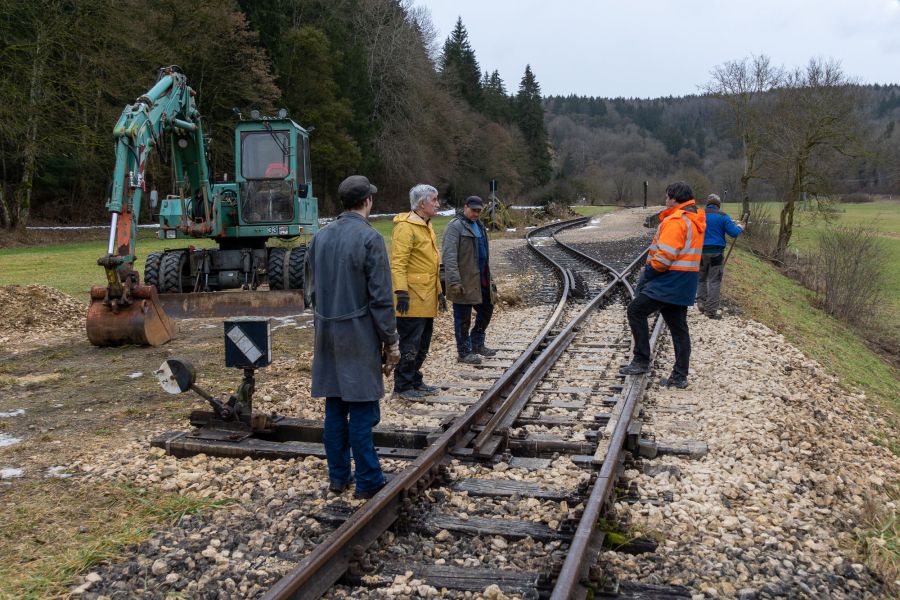

Nach dem Stopfen und planieren des Schotters sieht das ganz schon gut aus...

April 2024

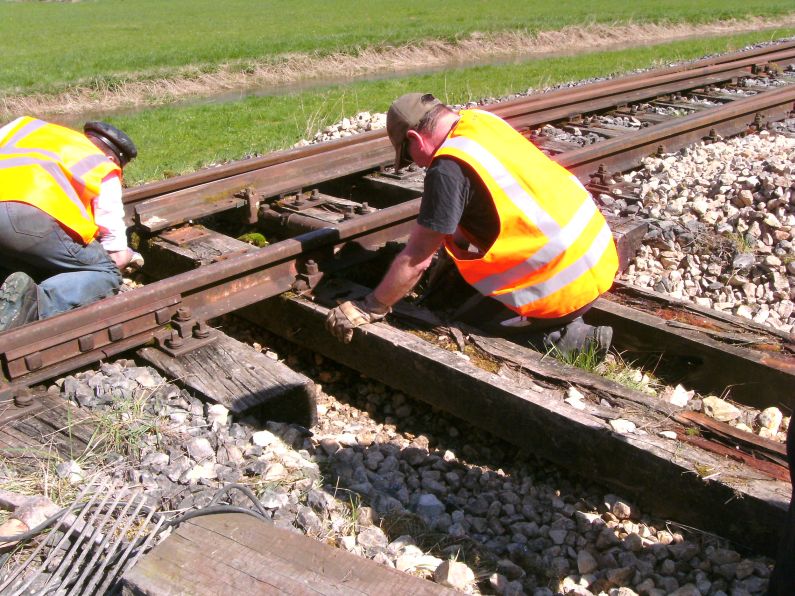

Die Stellschwellen der Weiche 1 in der Sägmühle waren nun auch abgängig. Die Spurhaltung war zwar noch in Ordnung, aber die Schrauben des Stellbocks hatten keinen Halt mehr.

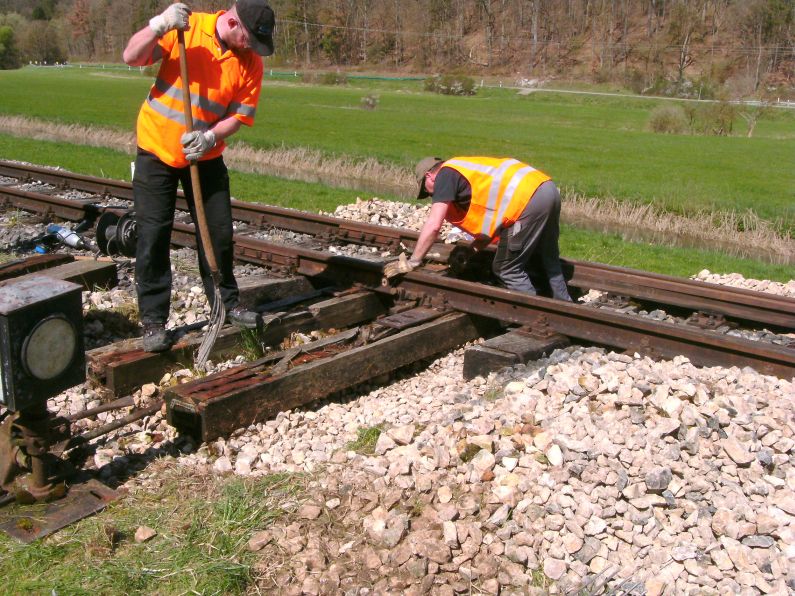

Nach dem Ausräumen der Schwellenfächer wurde der Schotter unter den Schwellen herausgekratzt, um sie leichter herausziehen zu können.

Der Stellbock wurde demontiert und zur Seite gezogen.

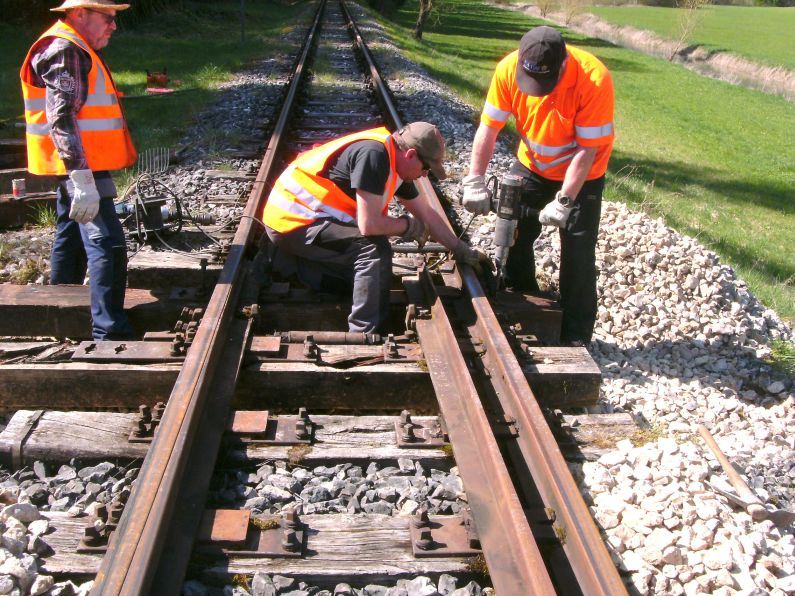

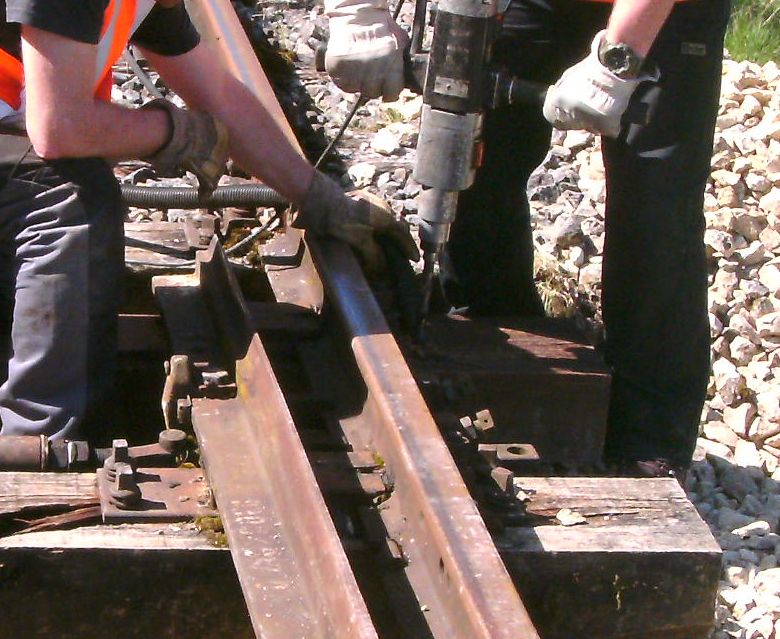

Die erste neue Schwelle ist eingezogen und die Schraubenlöcher für die Schwellenschrauben werden gebohrt.

Die Späne werden beim Bohren gleich abgesaugt.

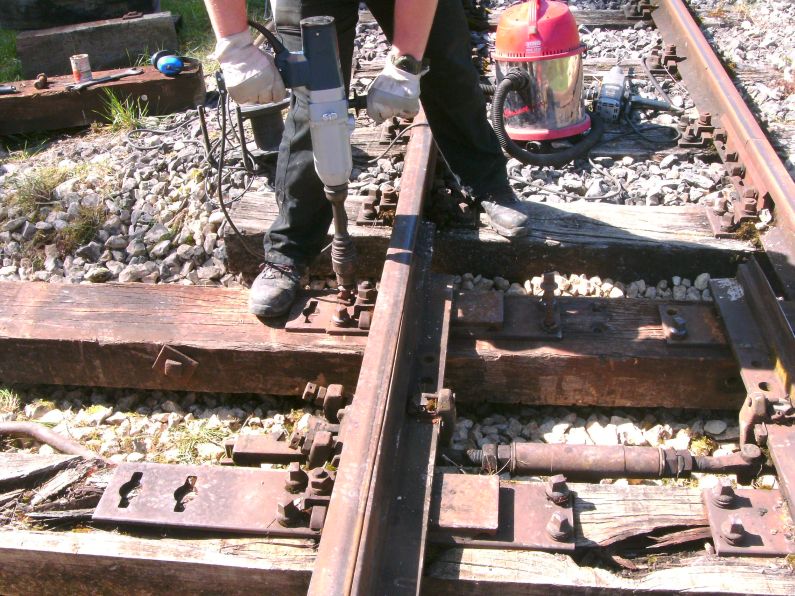

Die Schwellenschrauben werden mit dem Schlagschrauber eingedreht.

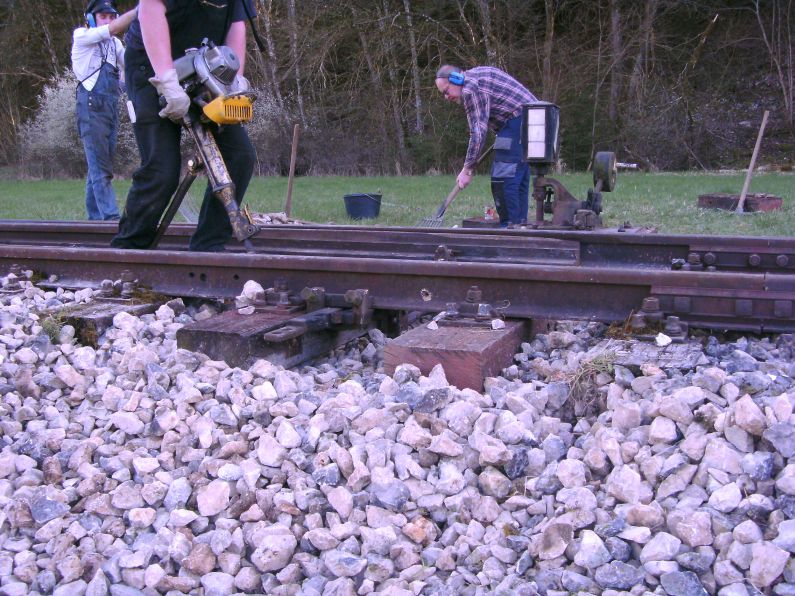

Nachdem beide Schwellen getauscht und auch die Stelleinrichtung wieder montiert wurde, wurden die Schwellenfächer wieder mit Schotter gefüllt und die Schwellen gestopft.
Bei der anschliessenden Überfahrt unseres Bauzugs habe die Schwellen nicht nachgegeben.
